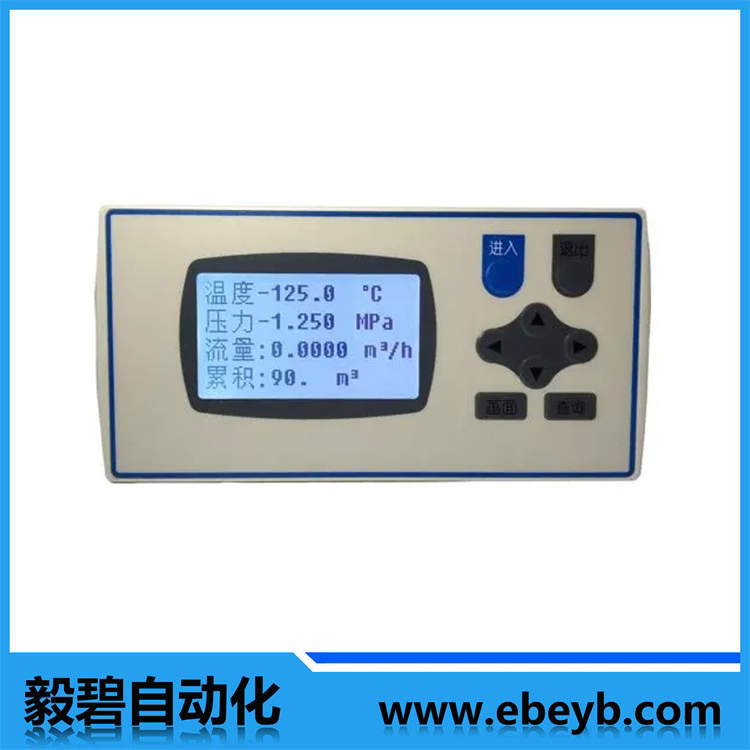

- 商品名稱：智能流量積算儀（溫壓補償型）
- 添加時間：2020-02-26 14:34:48
聯系郵箱：[email protected]
智能流量積算儀（溫壓補償型）的詳細介紹
XSJB 系列流量積算儀適用于各種液體、蒸汽、一般氣體等的流量積算測量控制?？膳浣痈鞣N差壓、壓力及頻率式流量傳感器（如孔板、渦街、渦輪等），可自由選擇溫度或壓力或同時壓力+溫度補償方式。采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度******的積算控制。內置多種流量積算公式，可適應各測量場合，還可根據參數設定自動演算出流量系數K，使參數設定更簡便，更準確。儀表具有極寬的顯示測量范圍，可顯示整四位的瞬時流量測量值、溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值及整九位的流量累積測量值（ 0~999999999字），可準確到小數點后三位（.001）進行累積。可配帶分體式或一體化式打印機自動定時、手動即時打印當前測量值、累積量值。配帶的串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
XSJB□--□□□□□□ | |||||||||||
外形尺寸 | H |
面板尺寸 160×80 開孔 152×76 深度 125mm （橫式） | |||||||||
報警能力 | T0 |
無報警能力 | |||||||||
變送輸出 | A0 | 無變送輸出，可省略 | |||||||||
饋電輸出 |
| 24VDC輸出，可供變送器使用，沒有可省略 | |||||||||
通訊接口 |
| 無通訊接口，可省略 | |||||||||
打印單元 |
| 帶打印單元，沒有可省略 | |||||||||
工作電壓 | V0 | 24VDC供電 | |||||||||
流量輸入信號 | L1 | 電流：4-20mA、0-10mA、0-20mA | |||||||||
溫度輸入信號 | W1 | 電流：4-20mA、0-10mA、0-20mA | |||||||||
壓力輸入信號 | Y1 | 電流：4-20mA、0-10mA、0-20mA | |||||||||
技術參數：
※ 測量精度：0.2%FS±1個字
※ 顯示方式：主窗口四位數字顯示瞬時量、副窗口六位或八位數字顯示累積量
※ 報警功能：上限,下限,上上限,下下限,上限單回差,下限單回差等十來種報警方式
※ 輸入特性：0-10mA：500Ω，4-20mA；250Ω，DC.V≥2KΩ
熱電偶及DC.mV≥10MΩ，冷端補償精度0-40℃
熱電阻：三線制引線內阻小于50Ω******補償
脈沖幅值≥2.5V，頻率范圍0.01Hz-10KHz
※ 變送輸出：直流電壓（1~5V或0~5V）或直流電流（0~10mA或4~20mA）
※ 運算方式：開方、比例、凈含量積算等
※ 補償方式：溫度補償或壓力補償，二者可以同時補償
※ 通訊接口：RS485協議
※ 報警觸點：5A/220VAC（***大）
※ 工作電源：220VAC或24VDC
※ 工作環境：溫度0~50℃，相對濕度≤85%，無腐蝕氣體，無強烈震動場合
※ 信號輸入：流量輸入信號 電流：4-20mA.0-10mA.0-20mA
電壓：1-5V.0-5V
脈沖
溫度輸入信號 電流：4-20mA.0-10mA.0-20mA
電壓：1-5V.0-5V
熱電阻：Pt100
熱電偶：K.T.E
壓力輸入信號 電流：4-20mA.0-10mA.0-20mA
電壓：1-5V.0-5V
