- 商品名稱：電極液位開關
- 添加時間：2023-08-24 09:41:10
聯系郵箱：[email protected]

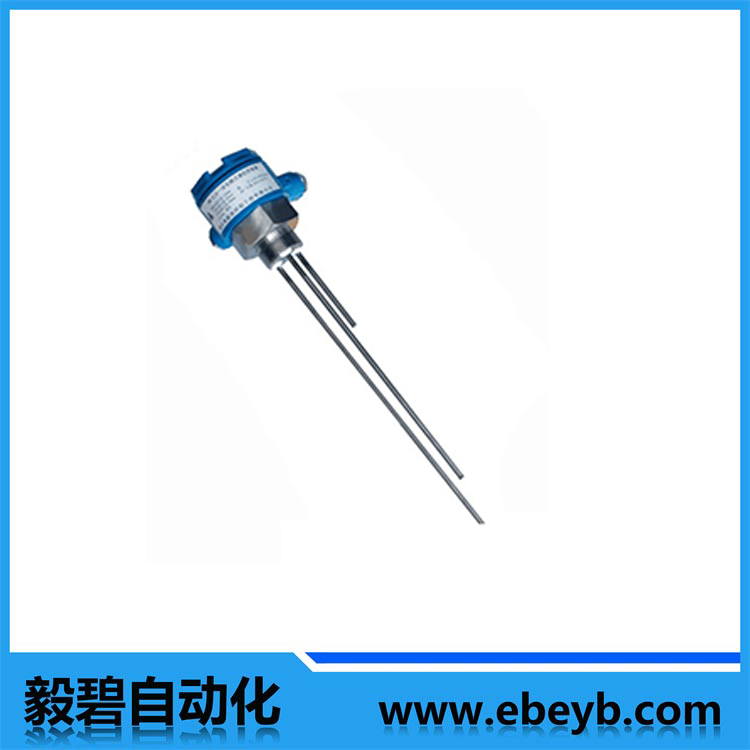

Eby-LVE電極液位開關是一種用來檢測液體液位的裝置，具有廣泛的應用領域。
原理與結構
Eby-LVE型電極液位開關的主要原理是利用液體的導電性質。通常情況下，電極液位開關由兩個電極組成，一個電極位于待測液體的高位，另一個電極位于低位。當液體漲至高位電極時，電極之間會形成導電路徑，從而觸發開關動作；而當液體下降至低位電極時，導電路徑斷開，開關恢復原狀。
電極液位開關的結構通常由電極、導電棒、外殼等組成。電極可以采用不同材質，如不銹鋼、塑料等，以適應不同液體的特性。導電棒通常與電極相連，在液位變化時起到導電的作用。外殼則起到保護電極和導電棒的作用，同時通常還具備防水、防腐蝕等功能。
工作方式
電極液位開關的工作方式相對簡單直接。當待測液體的液位上升到高位電極時，電極之間的電流閉合，從而觸發開關動作，通常表現為開關閉合的狀態；而當液位下降到低位電極時，電極之間的電流斷開，開關恢復原狀，通常表現為開關打開的狀態。
開關動作后，可以通過相應的電路來實現液位監測、報警、控制等操作。例如，當液位觸發開關閉合時，可以通過電路來觸發警報器、繼電器等設備，以實現液位報警功能；當液位觸發開關打開時，可以通過電路來控制泵的啟停，以實現液位控制功能。
分類
根據液位開關的工作原理和結構，電極液位開關可以分為多種類型。以下是其中幾種常見的分類方式：
按照導電方式分類：
干式電極液位開關：電極與待測液體之間沒有直接接觸，通過電容等方式進行檢測。
導電電極液位開關：電極與待測液體之間有直接接觸，通過電流導通與否進行檢測。
按照電極結構分類：
線型電極液位開關：線型電極安裝在液體容器內部，通常用于較小容器的液位檢測。
桿形電極液位開關：桿形電極與液體容器外壁相連，可以用于較大容器的液位檢測。
按照電極數量分類：
單點電極液位開關：僅有一個高位電極和一個低位電極，適用于簡單的液位檢測。
多點電極液位開關：具有多個高位電極和低位電極，可以實現更精細的液位監測和控制。
應用范圍
電極液位開關廣泛應用于各個領域，如工業自動化、化工、水處理、環保、食品加工等。它在液體的儲存、輸送、處理等過程中起到重要的監測和控制作用。下面是一些典型的應用場景：
液體儲罐：用于監測儲罐內液體的液位，以控制液位的填充、排空等操作。
水箱：用于監測水箱的水位變化，以保證供水系統的正常運行。
污水處理：用于監測污水處理設備中液位的變化，以控制污水的流動和處理過程。
壓力容器：用于監測壓力容器內液位的變化，以保證容器的安全運行。
選型要素
在選擇電極液位開關時，需要考慮以下要素：
液體特性：包括液體的導電性、溫度、酸堿性、粘度等，以確保電極材料與液體兼容。
容器尺寸：液體容器的尺寸和形狀，以選擇適合的電極長度和安裝方式。
工作環境：包括工作溫度、壓力、濕度等環境因素，以選擇合適的防護等級和材料。
工作原理：根據具體應用要求，選擇合適的電極類型和工作方式。
技術參數
被測介質 | 液體 |
工作電源 | AC220V±10%50HZ、DC24V |
功率 | ≤3M |
環境溫度 | -30~50℃ |
介質溫度 | 30~250℃ |
介質壓力 | 1MPa |
輸出 | 觸電類型:繼電器 |
接線方式 | 端子接線 |
介質導電率 | ≥20μS/cm |
防護等級 | IP65 |
Eby-LVE | 電極式液位開關 | |||||||
一體式 | 產品結構 | |||||||
分體式 | ||||||||
不銹鋼1.4301(304) | 電極桿材質 | |||||||
不銹鋼1.4435(316L) | ||||||||
鈦合金 基礎防腐 | ||||||||
接液PTFE涂層(用防腐要求高，粘稠，掛料，含泡沫，含漂浮物) | ||||||||
1個 | 動作點個數 | |||||||
2個 | ||||||||
3個 | ||||||||
外螺紋連接G1 1/2(動作點≤2可選） | 過程連接方式 | |||||||
外螺紋連接M27*2(動作點≤2可選） | ||||||||
外螺紋連接G2(動作點≤3可選） | ||||||||
法蘭連接DN25法蘭(動作點≤2可選） | ||||||||
法蘭連接DN50法蘭(動作點≤3可選） | ||||||||
衛生卡箍50.5mm | ||||||||
滿罐狀態下常開信號 | 信號輸出類型 | |||||||
滿罐狀態下常閉信號 | ||||||||
空罐狀態下常開信號 | ||||||||
空罐狀態下常閉信號 | ||||||||
電極長度(例:500mm凈長度表述為:/L500) | (特殊備選項)VARIO | |||||||
(超過1米金屬電極做分節，現場螺紋對接，PTFE材質不可分布) | ||||||||
介質溫度:-20~260℃可選/P耐壓:25bar(≈25公斤高耐壓) | ||||||||
上述選型表不含選型代碼，如需請聯系我們謝謝！ | ||||||||
總結
綜上所述，電極液位開關是一種用于檢測液體液位變化的設備，具有廣泛的應用領域。通過分析其原理、結構、工作方式、分類以及應用范圍，以及選型要素，我們可以更好地理解電極液位開關的工作原理，并在實際應用中進行選擇和使用。
