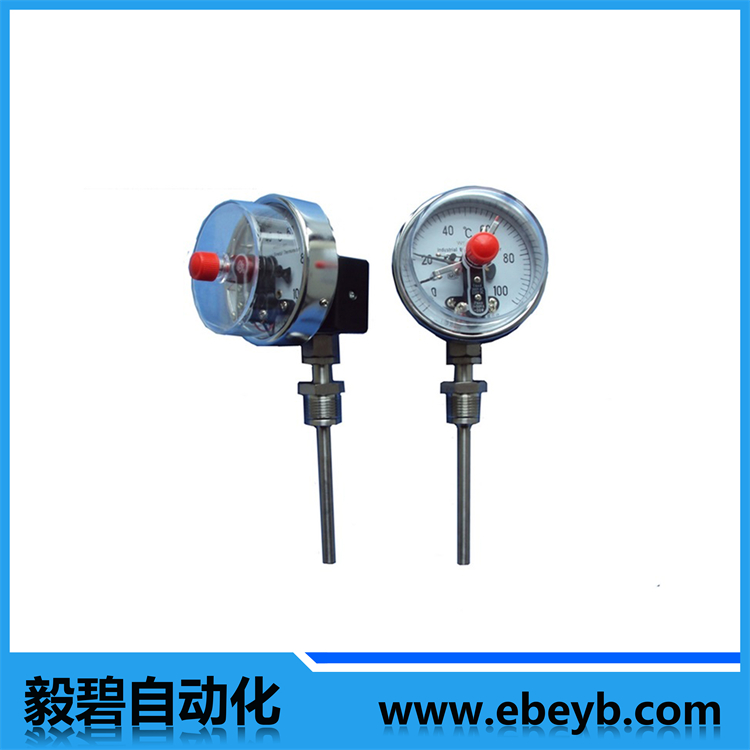

- 商品名稱：電接點雙金屬溫度計
- 添加時間：2020-02-24 11:25:29
聯系郵箱：[email protected]
一、應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。
二、特點
1、現場顯示溫度，直觀方便；
2、具有自動切斷電源和報警功能；
3、安全可靠，使用壽命長；
4、多種結構形式，可滿足不同要求
三、工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。
四、主要技術參數
1、產品執行標準：
JB/T8803-1998
GB3836-83
2、標度盤公稱直徑： 100
3、精度等級：1.0、1.5
4、熱響應時間：≤40s
5、防護等級：IP55
6、電氣參數
額定功率（VA） | ***高工作電壓（V） | ***大允許電流（A） |
10 | 220VAC | 0．7A |
24VDC |
7、絕緣電阻
額定電壓 | 直流試驗電壓（DC） | 絕緣電阻 |
24VDC | 100 | 7 |
220VAC | 500 | 20 |
8、正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
9、設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
10、切換差：切換差誤差應不超過基本誤差限的1．5倍。
四、型號命名
EB 上海毅碧自動化儀表有限公司 | |||||||||
W 溫度儀表 | |||||||||
S 金屬膨脹式 | |||||||||
S 感溫元件雙金屬片 | |||||||||
X 電接點結構 | |||||||||
表盤公稱直徑 3 60 4 100 5 150 | |||||||||
位置特征 0 軸向（直型） 1 徑向（角型） 8 萬向（可調角型） | |||||||||
安裝固定裝置 0 無固定裝置 1 可動外螺紋 2 可動內螺紋 3 固定螺紋 4 固定法蘭 5 卡套螺紋 6 卡套法蘭 | |||||||||
電接點位式調節 M 上下限 N 雙上限 P 雙下限 | |||||||||
EB | W | S | S | X | 4 | 1 | 1 | M | 典型型號示例 |
五、型號及規格
1、軸向型電接點雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSSX-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSSX-400 | Φ100 | |||||
WSSX-500 | Φ150 | |||||
WSSX-301 | Φ60 | 可動外螺紋 | ||||
WSSX-401 | Φ100 | |||||
WSSX-501 | Φ150 | |||||
WSSX-302 | Φ60 | 可動內螺紋 | ||||
WSSX-402 | Φ100 | |||||
WSSX-502 | Φ150 | |||||
WSSX-303 | Φ60 | 固定螺紋 | ||||
WSSX-403 | Φ100 | |||||
WSSX-503 | Φ150 | |||||
WSSX-304 | Φ60 | 固定法蘭 | ||||
WSSX-404 | Φ100 | |||||
WSSX-504 | Φ150 | |||||
WSSX-305 | Φ60 | 卡套螺紋 | ||||
WSSX-405 | Φ100 | |||||
WSSX-505 | Φ150 | |||||
WSSX-306 | Φ60 | 卡套法蘭 | ||||
WSSX-406 | Φ100 | |||||
WSSX-506 | Φ150 | |||||
2、 徑向型電接點雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSSX-310 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSSX-410 | Φ100 | |||||
WSSX-510 | Φ150 | |||||
WSSX-311 | Φ60 | 可動外螺紋 | ||||
WSSX-411 | Φ100 | |||||
WSSX-511 | Φ150 | |||||
WSSX-312 | Φ60 | 可動內螺紋 | ||||
WSSX-412 | Φ100 | |||||
WSSX-512 | Φ150 | |||||
WSSX-313 | Φ60 | 固定螺紋 | ||||
WSSX-413 | Φ100 | |||||
WSSX-513 | Φ150 | |||||
WSSX-314 | Φ60 | 固定法蘭 | ||||
WSSX-414 | Φ100 | |||||
WSSX-514 | Φ150 | |||||
WSSX-315 | Φ60 | 卡套螺紋 | ||||
WSSX-415 | Φ100 | |||||
WSSX-515 | Φ150 | |||||
WSSX-316 | Φ60 | 卡套法蘭 | ||||
WSSX-416 | Φ100 | |||||
WSSX-516 | Φ150 | |||||
3、萬向型電接點雙金屬溫度計
型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
D | L | |||||
WSSX-480 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 *** | 無固定裝置 |
WSSX-580 | Φ150 | |||||
WSSX-481 | Φ100 | 可動外螺紋 | ||||
WSSX-581 | Φ150 | |||||
WSSX-482 | Φ100 | 可動內螺紋 | ||||
WSSX-582 | Φ150 | |||||
WSSX-483 | Φ100 | 固定螺紋 | ||||
WSSX-583 | Φ150 | |||||
WSSX-484 | Φ100 | 固定法蘭 | ||||
WSSX-584 | Φ150 | |||||
WSSX-485 | Φ100 | 卡套螺紋 | ||||
WSSX-585 | Φ150 | |||||
WSSX-486 | Φ100 | 卡套法蘭 | ||||
WSSX-586 | Φ150 | |||||
