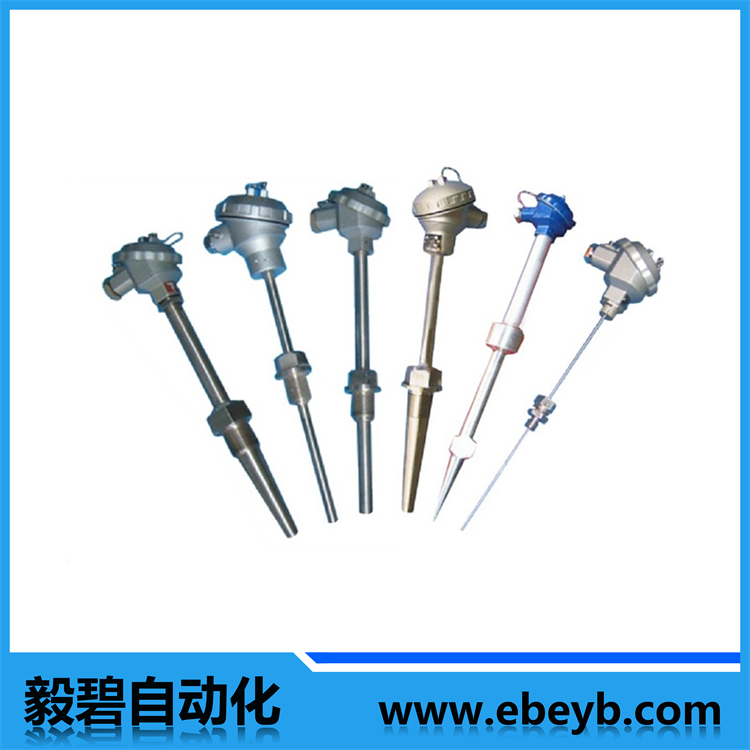

- 商品名稱：電站熱電偶
- 添加時間：2020-02-22 21:48:29
聯系郵箱：[email protected]
一、應用
專業針對電站設計，可以滿足30萬、60萬千瓦等發電機組及輔機測溫需要。適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場合，直接測量各種生產過程中的-100℃～800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
三、主要技術參數
1、產品執行標準
IEC584，IEC751，IEC1515，GB/T16839-1997，JB/T8622-1997，JB/T8623-1997
2、常溫絕緣電阻
熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m。
3、測溫范圍及允差
型號 | 分度號 | 允差等級 | |||
I | II | ||||
允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
WRN | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
WRE | E | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
注：t為感溫元件實測溫度******值
四、型號及規格
1、電站熱電偶
型號 | 分度號 | 測量范圍℃ | 公稱壓力 | 流速 | 備注 |
WRNR-01 | K | 0～800 | ≤30MPa | ≤100m/S | 絕緣式 |
WRER-01 | E | 0～600 | |||
WZPR-01 | Pt100 | -200～500 | |||
WRN-624 | K | 0～800 | ≤30MPa | ≤80m/S | 絕緣式 |
WRE-624 | E | 0～600 | |||
WZP-624 | Pt100 | -200～500 | |||
WRN-625 | K | 0～800 | 接殼式 | ||
WRE-625 | E | 0～600 |
注：1)熱電偶Ⅰ級、熱電阻A級按協議訂貨；
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
2、熱套式熱電偶
型號 | 分度號 | 測量范圍℃ | 公稱壓力 | 流速 | 規格 |
WRNR-12 | K | 0～800 | ≤10MPa | - | 440×230 |
WRER-12 | E | 0～600 | |||
WZPR-12 | Pt100 | -200～500 | |||
WRNR-12A | K | 0～800 | |||
WRER-12A | E | 0～600 | |||
WZPR-12A | Pt100 | -200～500 | |||
WRNR-13 | K | 0～800 | ≤30MPa | ≤100m/s | 380×50 |
WRER-13 | E | 0～600 | |||
WZPR-13 | Pt100 | -200～500 | |||
WRNR-14 | K | 0～800 | ≤15MPa | ≤30m/s | 280×50 |
WRER-14 | E | 0～600 | |||
WZRP-14 | Pt100 | -200～500 | |||
WRNR-15 | K | 0～800 | ≤910MPa | ≤9m/s | 280×50 |
WRER-15 | E | 0～600 | |||
WZPR-15 | Pt100 | -200～500 |
注：1)熱電偶Ⅰ級、熱電阻A級按協議訂貨；
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
3)型號12連接螺紋為M60X3，12A連接螺紋為NPT2＂。保護管材質為1Cr18Ni9Ti
