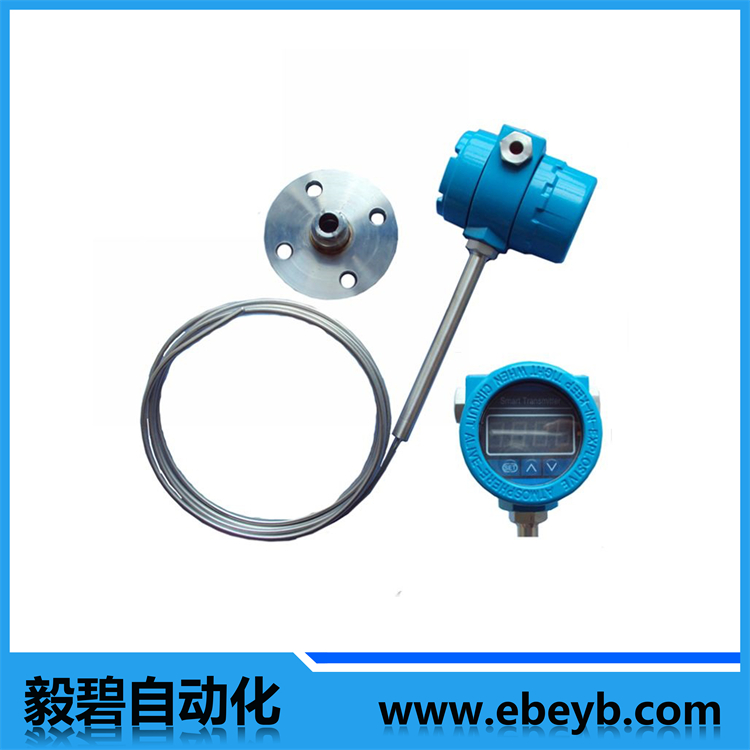

- 商品名稱：數顯防爆熱電偶
- 添加時間：2020-02-22 18:20:26
聯系郵箱：[email protected]
一、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量各種生產過程中的-40℃～1600℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。
三、工作原理
隔爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰的溫度傳不到腔外，從而進行測溫。熱電偶生產的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
四、主要技術參數
1、產品執行標準
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
2、測溫范圍及允差
型號 | 分度號 | 允許誤差與偶材等級 | |||
I級 | II級 | ||||
允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
WRNB | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
WRMB | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
WREB | E | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
WRFB | J | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
WRCB | T | ±1.5℃ | -40-～+125 | ±1℃ | -40～+333 |
WRPB | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
注：t為感溫元件實測溫度******值
3、輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
4、輸出方法：二線制
5、精度等級：
●溫度變送器精度等級：0.1；0.2；0.5；
●顯示器精度：模擬指示2.5級；數字顯示1.0級。
6、供電電源：24V.DC±10%
7、防護等級：IP65
8、防爆等級：
●隔爆形：dIIBT4，dIICT5，dIICT6
●本質安全形：iaIICT6
9、絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
10、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
11、基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
12、工作環境
安裝場所等級 | 溫度℃ | 相對濕度% | 大氣壓KPa |
Cx1 | -25～+55 | 5～95 | 86～106 |
Cx2 | -25～+70 | ||
Cx3 | -40～+80 |
五、型號命名方法
W 溫度儀表 | |||||||||
R 熱電偶 Z 熱電阻 | |||||||||
感溫元件材料 分度號 M鎳鉻硅-鎳硅 N N鎳鉻-鎳硅 K E鎳鉻-銅鎳 E F鐵-銅鎳 J C銅-銅鎳 T P鉑熱電阻 pt100 C銅熱電阻 Cu | |||||||||
B 溫度變送器 | |||||||||
安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式 | |||||||||
接線盒形式 4 防爆式 | |||||||||
保護管直徑 0 Φ16 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管 | |||||||||
防爆型式 B 隔爆式 | |||||||||
工作端形式 G 變截面 | |||||||||
W | R | N | B | 2 | 4 | 0 | B | G | 典型型號示例 |
六、型號規格
1、無固定裝置熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-140 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 1250 |
WRMB-140G | <24s | |||||
WRNB-140 | K | <90s | ||||
WRNB-140G | <24s | |||||
WREB-140 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-140G | <24s | |||||
WRCB-140 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-140G | <24s | |||||
WRFB-140 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-140G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
2、固定螺紋式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-240 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-240G | <24s | |||||
WRNB-240 | K | <90s | ||||
WRNB-240G | <24s | |||||
WREB-240 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-240G | <24s | |||||
WRCB-240 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-240G | <24s | |||||
WRFB-240 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-240G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
3、活動法蘭熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-340 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-340G | <24s | |||||
WRNB-340 | K | <90s | ||||
WRNB-340G | <24s | |||||
WREB-340 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-340G | <24s | |||||
WRCB-340 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-340G | <24s | |||||
WRFB-340 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-340G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
4、固定法蘭熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-440 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-440G | <24s | |||||
WRNB-440 | K | <90s | ||||
WRNB-440G | <24s | |||||
WREB-440 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-440G | <24s | |||||
WRCB-440 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-440G | <24s | |||||
WRFB-440 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-440G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
5、固定螺紋錐形保護管熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-640 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 200 400 500 750 1000 |
WRNB-640 | K | <90s | ||||
WREB-640 | E | 0-700 | <90s | |||
WRCB-640 | T | 0-350 | <90s | |||
WRFB-640 | J | 0-600 | <90s | |||
6、活絡管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-54 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-54A | NPT1/2 | |||||
WRNB-54 | K | M20*1.5 | ||||
WRNB-54A | NPT1/2 | |||||
WREB-54 | E | 0-700 | M20*1.5 | |||
WREB-54A | NPT1/2 | |||||
WRCB-54 | T | 0-350 | M20*1.5 | |||
WRCB-54A | NPT1/2 | |||||
WRFB-54 | J | 0-600 | M20*1.5 | |||
WRFB-54A | NPT1/2 | |||||
7、直形管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-74 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-74A | NPT1/2 | |||||
WRNB-74 | K | M20*1.5 | ||||
WRNB-74A | NPT1/2 | |||||
WREB-74 | E | 0-700 | M20*1.5 | |||
WREB-74A | NPT1/2 | |||||
WRCB-74 | T | 0-350 | M20*1.5 | |||
WRCB-74A | NPT1/2 | |||||
WRFB-74 | J | 0-600 | M20*1.5 | |||
WRFB-74A | NPT1/2 | |||||
8、固定螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-84 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-84A | NPT1/2 | |||||
WRNB-84 | K | M20*1.5 | ||||
WRNB-84A | NPT1/2 | |||||
WREB-84 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WREB-84A | NPT1/2 | |||||
WRCB-84 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRCB-84A | NPT1/2 | |||||
WRFB-84 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRFB-84A | NPT1/2 | |||||
9、活動螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-94 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-94A | NPT1/2 | |||||
WRNB-94 | K | M20*1.5 | ||||
WRNB-94A | NPT1/2 | |||||
WREB-94 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WREB-94A | NPT1/2 | |||||
WRCB-94 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRCB-94A | NPT1/2 | |||||
WRFB-94 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRFB-94A | NPT1/2 | |||||
注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；
2、元件為彈性鎧裝式元件，對于熱電阻元件Φ3只適用于單支元件。
